N10系列--2.5mm间距连接器

组成：1、端子 2、端子护套 3、组装品 4、固定器

基本规格 N10系列连接器
额定电流 3A AC、DC 绝缘电阻 1,000MΩMIN
额定电压 250V AC、DC 耐压 1.5KV 1min
接触电阻 15mΩMAX 适用温度范围 -25℃～+105℃

  1、端子：172031-M2、172032-M2

订货号 适用电线范围mm2（AWG#） 绝缘层外径Φmm 材料 表面处理 配合
172031-M2 0.09～0.342(28～22) Φ1.2～1.6 铜合金 镀锡 N1020系列
172032-M2 0.342～0.534(22～20) Φ1.6～1.9 铜合金 镀锡 N1020系列

  2、端子护套：N1020-9XXX系列

订货号 针数 尺寸Amm 尺寸Bmm 尺寸Cmm 材料 颜色(X) 配合
N1020-9□02 2 7.4 5.9 2.5 PBT UL94V-01:黑
2:白
3:红
4:绿
5:黄
6:棕
7:蓝
8:黄绿
9:灰		 N1090-9□02
N1020-9□03 3 9.9 8.4 5.0 N1090-9□03
N1020-9□04 4 12.4 10.9 7.5 N1090-9□04
N1020-9□05 5 14.9 13.4 10.0 N1090-9□05
N1020-9□06 6 17.4 15.9 12.5 N1090-9□06
N1020-9□07 7 19.9 18.4 15.0 N1090-9□07
N1020-9□08 8 22.4 20.9 17.5 N1090-9□08
N1020-9□09 9 24.9 23.4 20.0 N1090-9□09
N1020-9□10 10 27.4 25.9 22.5 N1090-9□10
N1020-9□11 11 29.9 28.4 25.0 N1090-9□11
N1020-9□12 12 32.4 30.9 27.5 N1090-9□12
N1020-9□13 13 34.9 33.4 30.0 N1090-9□13
N1020-9□14 14 37.4 35.9 32.5 N1090-9□14
N1020-9□15 15 39.9 38.4 35.0 N1090-9□15

  3、组装品: N101XA-9XXX系列

订货号 针数 尺寸Amm 尺寸Bmm 尺寸Cmm 材料 颜色(X) 配合
N101□A-9□02 2 7.4 6.0 2.5 PBT UL94V-0
针：黄铜		1:黑
2:白
3:红
4:绿
5:黄
6:棕
7:蓝
8:黄绿
9:灰		 N1020-9□02
N101□A-9□03 3 9.9 8.5 5.0 N1020-9□03
N101□A-9□04 4 12.4 11.0 7.5 N1020-9□04
N101□A-9□05 5 14.9 13.5 10.0 N1020-9□05
N101□A-9□06 6 17.4 16.0 12.5 N1020-9□06
N101□A-9□07 7 19.9 18.5 15.0 N1020-9□07
N101□A-9□08 8 22.4 21.0 17.5 N1020-9□08
N101□A-9□09 9 24.9 23.5 20.0 N1020-9□09
N101□A-9□10 10 27.4 26.0 22.5 N1020-9□10
N101□A-9□11 11 29.9 28.5 25.0 N1020-9□11
N101□A-9□12 12 32.4 31.0 27.5 N1020-9□12
N101□A-9□13 13 34.9 33.5 30.0 N1020-9□13
N101□A-9□14 14 37.4 36.0 32.5 N1020-9□14
N101□A-9□15 15 39.9 38.5 35.0 N1020-9□15

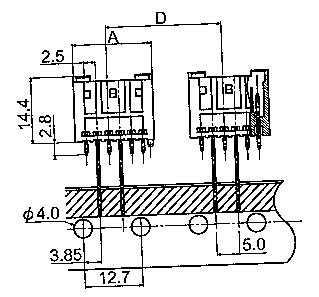

   组装品: N101XAT-9XXX系列

订货号 针数 尺寸Amm 尺寸Bmm 尺寸Cmm 尺寸Dmm 材料 颜色(X) 配合
N101□AT-9□02 2 7.4 6.0 2.5 12.7 PBT UL94V-0
针：黄铜		1:黑
2:白
3:红
4:绿
5:黄
6:棕
7:蓝
8:黄绿
9:灰		 N1020-9□02
N101□AT-9□03 3 9.9 8.5 5.0 12.7 N1020-9□03
N101□AT-9□04 4 12.4 11.0 7.5 25.4 N1020-9□04
N101□AT-9□05 5 14.9 13.5 10.0 25.4 N1020-9□05
N101□AT-9□06 6 17.4 16.0 12.5 25.4 N1020-9□06
N101□AT-9□07 7 19.9 18.5 15.0 25.4 N1020-9□07
N101□AT-9□08 8 22.4 21.0 17.5 25.4 N1020-9□08

   组装品: N105XA-9XXX系列

订货号 针数 尺寸Amm 尺寸Bmm 尺寸Cmm 材料 颜色(X) 配合
N105□A-9□02 2 7.4 6.0 2.5 PBT UL94V-0
针：黄铜		1:黑
2:白
3:红
4:绿
5:黄
6:棕
7:蓝
8:黄绿
9:灰		 N1020-9□02
N105□A-9□03 3 9.9 8.5 5.0 N1020-9□03
N105□A-9□04 4 12.4 11.0 7.5 N1020-9□04
N105□A-9□05 5 14.9 13.5 10.0 N1020-9□05
N105□A-9□06 6 17.4 16.0 12.5 N1020-9□06
N105□A-9□07 7 19.9 18.5 15.0 N1020-9□07
N105□A-9□08 8 22.4 21.0 17.5 N1020-9□08
N105□A-9□09 9 24.9 23.5 20.0 N1020-9□09
N105□A-9□10 10 27.4 26.0 22.5 N1020-9□10
N105□A-9□11 11 29.9 28.5 25.0 N1020-9□11
N105□A-9□12 12 32.4 31.0 27.5 N1020-9□12
N105□A-9□13 13 34.9 33.5 30.0 N1020-9□13
N105□A-9□14 14 37.4 36.0 32.5 N1020-9□14
N105□A-9□15 15 39.9 38.5 35.0 N1020-9□15

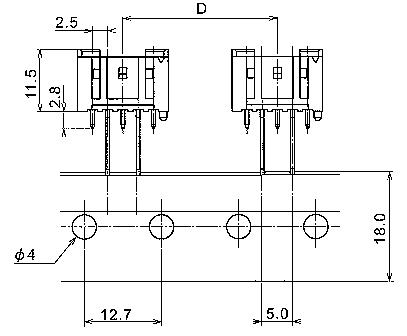

   组装品: N105XAT-9XXX系列

订货号 针数 尺寸Amm 尺寸Bmm 尺寸Cmm 尺寸Dmm 材料 颜色(X) 配合
N105□AT-9□02 2 7.4 6.0 2.5 12.7 PBT UL94V-0
针：黄铜		1:黑
2:白
3:红
4:绿
5:黄
6:棕
7:蓝
8:黄绿
9:灰		 N1020-9□02
N105□AT-9□03 3 9.9 8.5 5.0 12.7 N1020-9□03
N105□AT-9□04 4 12.4 11.0 7.5 25.4 N1020-9□04
N105□AT-9□05 5 14.9 13.5 10.0 25.4 N1020-9□05
N105□AT-9□06 6 17.4 16.0 12.5 25.4 N1020-9□06
N105□AT-9□07 7 19.9 18.5 15.0 25.4 N1020-9□07
N105□AT-9□08 8 22.4 21.0 17.5 25.4 N1020-9□08

  4、固定器：N1090-4XXX系列

订货号 针数 尺寸Amm 尺寸Bmm 材料 颜色(X) 配合
N1090-4□02 2 2.5 6.3 PA66 UL94V-01:黑
2:白
3:红
4:绿
5:黄
6:棕
7:蓝
8:黄绿
9:灰		 N1020-9□02
N1090-4□03 3 5.0 8.8 N1020-9□03
N1090-4□04 4 7.5 11.3 N1020-9□04
N1090-4□05 5 10.0 13.8 N1020-9□05
N1090-4□06 6 12.5 16.3 N1020-9□06
N1090-4□07 7 15.0 18.8 N1020-9□07
N1090-4□08 8 17.5 21.3 N1020-9□08
N1090-4□09 9 20.0 23.8 N1020-9□09
N1090-4□10 10 22.5 26.3 N1020-9□10
N1090-4□11 11 25.0 28.8 N1020-9□11
N1090-4□12 12 27.5 31.3 N1020-9□12
N1090-4□13 13 30.0 33.8 N1020-9□13
N1090-4□14 14 32.5 36.3 N1020-9□14
N1090-4□15 15 35.0 38.8 N1020-9□15
